PCB 與 藝術畫作 的共同儀器
Contex HD Apeiron/42 採用光學解析度 1200 x 1200 dpi（21.2 μm/pixel）非接觸式掃描，用於大型印刷電路板（PCB）品質檢測，可以賦予企業在印刷電路板生產檢測的各階段實現精準的能力。用於藝術畫作，可以精準捕捉藝術經典作品的每一抹真實色彩，確保細節與色彩歷久彌新。

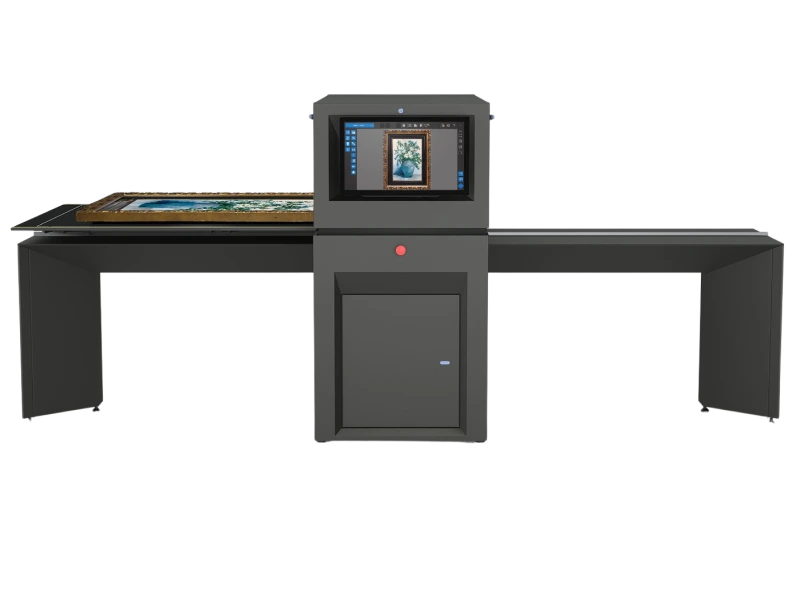

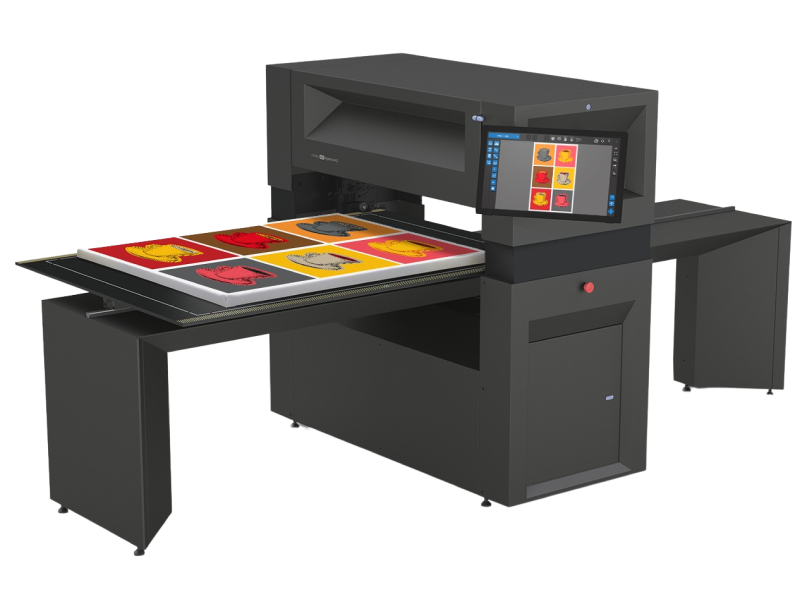

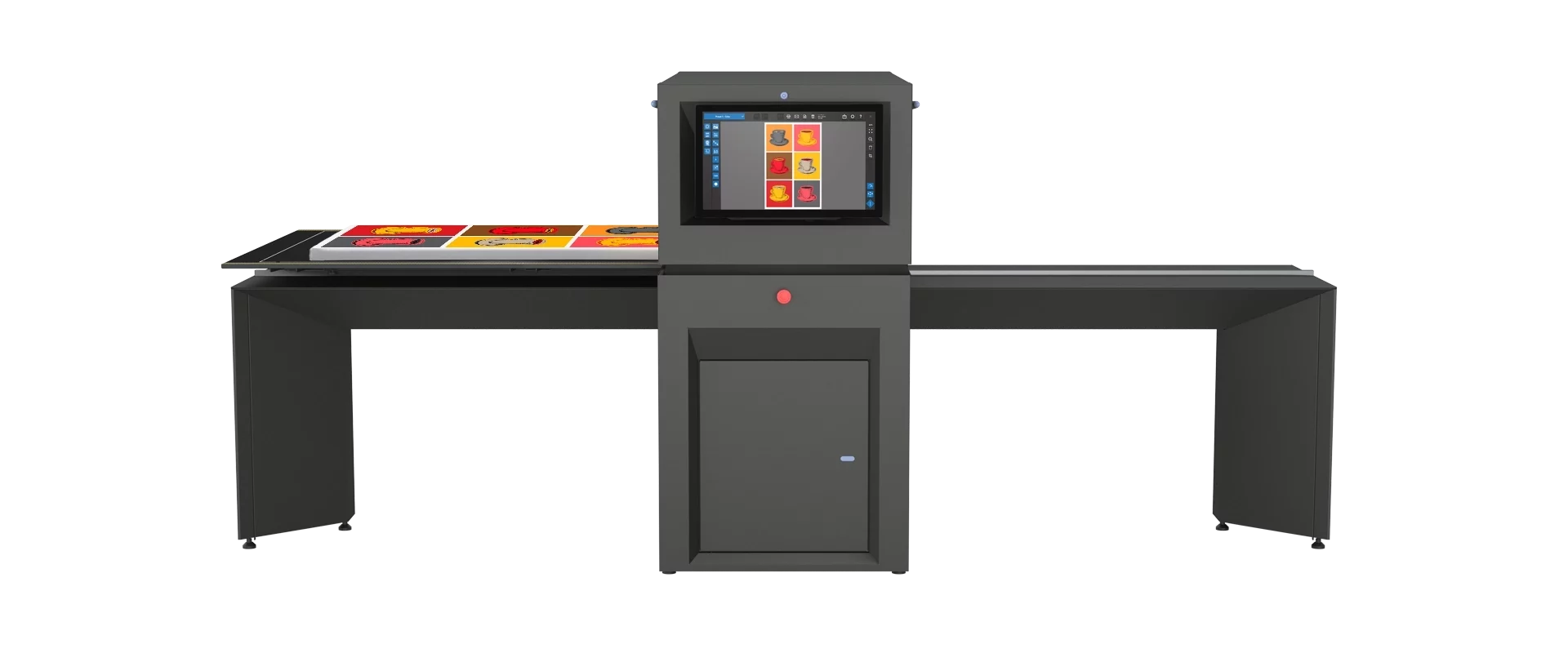

HD Apeiron/42
精準捕捉藝術經典作品的每一抹真實色彩
HD Apeiron/42 為超大尺寸印刷電路板的檢測與記錄樹立了全新標準
大型印刷電路板（PCB）品質檢測
印刷電路板製造
使用 HD Apeiron/42 掃描、驗證組裝前導線路徑的連續性，實現早期故障檢測。
印刷電路板組裝
回流焊接後，通過 HD Apeiron/42 掃描進行視覺檢查，及早發現缺陷。
檢測與測試
透過 HD Apeiron/42 高光學解析度彩色全域掃描、驗證並記錄品質，確保可追溯性與審計需求。
最終品質控制
出貨前，使用 HD Apeiron/42 掃描整塊電路板作為狀態證明，並將檔案作為客戶保障的視覺記錄。
HD Apeiron/42
如何讓掃描技術在檢測印刷電路板超越傳統方法？
HD Apeiron/42
VS
傳統方法
非接觸式上方掃描
非接觸式
可能需要手動介入
單次掃描即可完整擷取整個電路板
全域擷取
需要多張照片
超高光學解析度
解析度
取決於設定
精準的色彩還原
色彩還原
因照明設置而有所差異
單次掃描可處理 42 × 60 英吋的電路板
大型印刷電路板
擷取的尺寸過小，工作流程缺乏彈性
HD Apeiron/42
高靈敏度的影像細節擷取，確保印刷品印前精確無誤。
印刷檢測在印刷、包裝、電路板製造及製藥等產業中，扮演著確保卓越品質的關鍵角色。此過程透過將各類印刷品與原始設計或標準樣本進行比對，以識別任何差異，從而維持嚴謹的品質水準。
藉由先進的 Contex HD Apeiron/42 非接觸式大尺寸掃描系統與專業檢測軟體，企業得以在印刷品質管控流程中達到前所未有的精準度與可靠性。
FADGI ****
HD Apeiron/42 符合 FADGI 四星級標準，是目前業界可達成的最高影像品質水準。
ISO 19264-1
HD Apeiron/42 符合用於文化資產數位化的掃描儀與數位相機標準。
演色性指數
演色性指數高於 98，具備極致的色彩還原能力。
能源之星
HD Apeiron/42 通過 Energy Star 3.0 節能認證。
X-Rite
Nextimage Apeiron 軟體中的 ICC 色彩管理系統由 X-Rite® 提供校準。
產品規格
HD Apeiron/42 | |
| 適用於（或各種不同類型的原件） | 美術作品、藝術品、海報與印刷品、室內設計材料、布料與紡織品、精緻文件 |
| 掃描類型 | 非接觸式掃描 |
| 掃描尺寸（寬度×長度） | 最大：42×60 英寸（1067×1524 mm） / 最小：1×1 英寸（24.5×24.5 mm） |
| 原稿／原件尺寸（寬度×長度） | 最大：43.8×64 英寸（1113×1625 mm） / 最小：少於最小掃描尺寸（掃描尺寸可由軟體進行裁切） |
| 最大焦距 | 5.1 英寸（130 mm） / 最大間隙高度：10 英吋（254 mm） |
| 最大焦距深度 | ± 10 mm |
| 輸送台可乘載重量 | 最大可乘載 20 公斤（掃描區域平均分佈之重量） |
| 掃描速度（英吋／秒）*1 | |
| 平面 | 300 dpi（24-bit 彩色）每秒 6 英吋 600 dpi（24-bit 彩色）每秒 1.5 英吋 1200 dpi（24-bit 彩色）每秒 0.12 英吋 |
| 凹凸不平的表面 | 300 dpi（24-bit 彩色）每秒 5.5 英吋 600 dpi（24-bit 彩色）每秒 1.38 英吋 1200 dpi（24-bit 彩色）每秒 0.28 英吋 |
| 3D 立體紋路 | 300 dpi（24-bit 彩色）每秒 2.75 英吋 600 dpi（24-bit 彩色）每秒 0.69 英吋 1200 dpi（24-bit 彩色）每秒 0.11 英吋 |
| 規格 | |
| 光學解析度 | 1200 x 1200 dpidpi（最大可掃描由軟體增益之 9600 dpi） |
| 有效像素 | 356,320 像素 |
| 精確度 | 0.1% ± 1 pixel |
| 資料擷取 | 48-bit（彩色） / 16-bit（黑白） |
| 資料輸出類型 | 品質最佳化：48-bit（彩色）與 16-bit（灰階） 速度最佳化：24-bit（彩色）與 8-bit（灰階） |
| 色彩空間 | Adobe RGB、Device RGB、sRGB |
| 色彩描述檔 | ICC 色彩管理（Powered by X-Rite®） |
| 鏡頭 | 6 個 Toshiba 四列線性彩色 CCD 光學鏡頭（RGB 與 Grey） |
| 高度調節與焦距深度偵測 | 透過掃描模組內建 5 組雷射進行自動或手動調整（專利申請中） |
| 光源 | 2 組具備日光光譜（2700K、5000K、6500K）的 TRI-R™ 高演色 LED，安裝於橢圓形反射罩。 |
| 曝光量 | 掃描光源精準投射於掃描範圍內，可降低雜散光干擾。 |
| 光源規格 | 無紫外線（UV）、紅外線（IR） / 無需預熱時間 / 光源壽命 = 掃描機壽命 |
| 光源角度 | 四種照明角度 |
| 3D 表面紋路 | 掃描軟體提供後處理功能，可調整參數以獲得所需的 3D 表面效果。 |
| 輸送系統 | 採用精密的正時皮帶傳動，搭配三點方向控制系統。 |
| 經由軟體執行輸送控制 | 掃描模組：上 / 下、輸送台：前進 / 後退、輸送台預設位置：左 / 右 |
| 緊急停止按紐 | 具備緊急停止按紐 |
| 掃描工作站、顯示器及軟體 | |
| 掃描工作站建議規格 | Contex 建議使用 8 核心（16 個處理執行緒）的 2.4 Ghz 中央處理器，與 32GB RAM + SSD 固態硬碟的工作站。（選購） |
| 作業系統 | 64 位元 Windows 11 或 64 位元 Windows 10 |
| 連接 | USB 3.0 或 Gigabit Ethernet |
| 內建顯示器 | 22 吋觸控螢幕（使用 VESA 75×75 mm 與 100×100 mm 標準），可調整位置，符合人體工學標準。 |
| 內建軟體 | Nextimage Apeiron 掃描軟體 |
| 檔案格式 | Big TIFF、TIF、JPG、PDF、PDF/A、DWF、BMP、JPEG2000 Extended(JPX)、TIF-G3、TIF-G4、PNG |
| 支援噴墨繪圖機 | HP、Canon、Epson 及 Océ 噴墨繪圖機 |
| 環境需求 | |
| 溫度 | 工作溫度：15 ~ 30 °C（攝氏度） / 儲存溫度：-20 ~ 55 °C（攝氏度） |
| 相對溼度 | 35 ~ 60 %（未凝結） |
| 噪音 | 待機：0 dBA 睡眠模式：0 dBA 掃描模式：44.8 dBA（慢速模式）、45.4 dBA（中速模式）、47 d BA（高速模式） |
| 電源 | |
| 耗電量 | 待機：36 W / 睡眠模式：1.3 W / 掃描模式：76 W（符合能源之星 3.0 標準） |
| 電源需求 | 100 V / 230 V / 240 V，60/50 Hz |
| 尺寸 | |
| 掃描機尺寸（寬×高×深） | 3450×1558×1575 mm |
| 重量 | 約 187 公斤 |
| 輸送台與機櫃門蓋尺寸 | 輸送台高度：900 mm / 機櫃門蓋尺寸 *2：484x555 mm（寬×高） |
| 安裝空間 | 3500x1600 公分穩固且平坦的地面 |
| 最小安裝空間 | 最小寬度：32 英吋（81 公分），移除泡棉盒後；最小高度：57 英吋（148 公分），掃描模組置於最低位置。 |
| 運送包裝（寬×高×深） | 2010×1860×1350 mm（約 340 公斤） |
| 拆箱及安裝 | 掃描機配備滑輪，並於運送包裝內附坡道以輔助拆箱及安裝。 |
| 標準及認證 | |
| FADGI | FADGI ****（四顆星是 FADGI 指南最高評等） |
| ISO | 符合 ISO 19264-1:2021（影像系統品質分析） |
| 安規認證 | UL/Cb、FCC、CCC（中文）、UKCA、CE、VCCI（日本）、Laser (FDA/IEC)、RoHS、能源之星 3.0 |
| 演色性指數（CRI） | 演色性指數（CRI）> 98 |
| 產地 | 丹麥設計 / 中國製造 |
| *1 速度測試使用配備 Intel Core i7 4770K 3.5 GHz 處理器、32GB RAM、1TB 固態硬碟、USB 3.0 及 64-bit 作業系統的電腦配合 Nextimage Apeiron 掃描軟體。 *2 掃描工作站放置於機櫃中。 ※ Contex 保留一切規格修訂及解釋的權利，並適用於本網站所有頁面。本網站所提及的品牌及產品名稱皆為各該所有者的商標。 |
|
